是煤氣凈化的主要設備,它的作用是將經過洗滌、冷卻后的煤氣除去焦油、粉塵后送至下道工序。

電捕焦油器由主體和供給高壓直流電的整流設備組成。電捕焦油器均由筒體、沉淀極、電暈極和電氣絕緣箱四大部分組成。

1 筒體

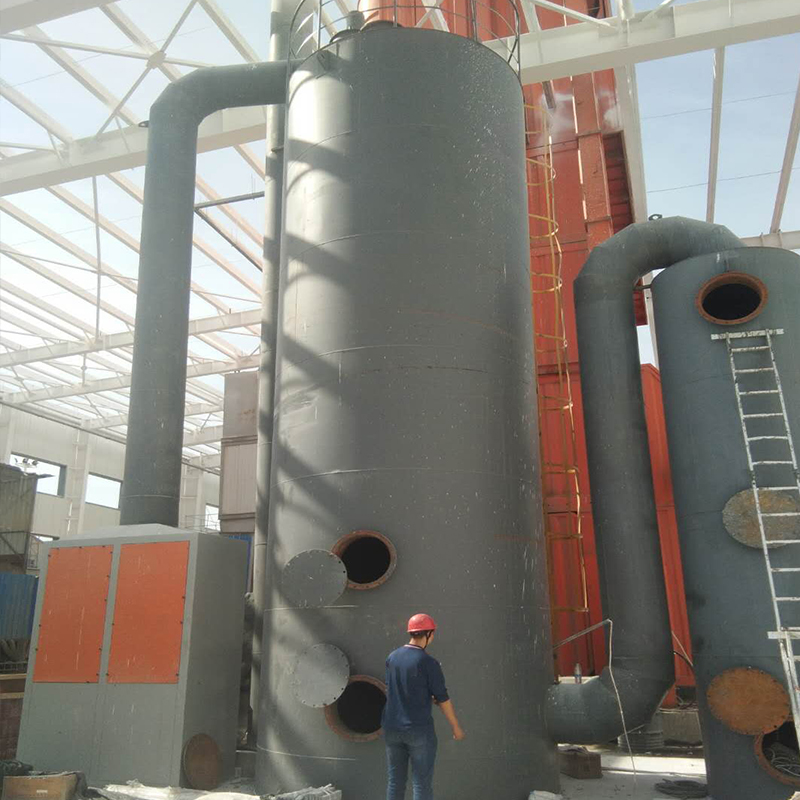

筒體是圓筒形的(內徑根據煤氣流量決定)，并帶有封頭，筒體上部設有出氣管，下部設有進氣管，并設有兩個人孔和一個防爆閥。

2 沉淀極管束

沉淀極管束是由管束組成，并與筒體上、下部相通。

3 電暈電極

電暈電極裝置通過吊桿懸吊在頂部的絕緣箱內，它由上部吊桿及拉桿、上下框架、電暈電極導線、重錘組成。

4 電器絕緣箱

絕緣箱設在筒體頂部，它是懸吊電暈電極裝置的圓形箱體。內部設有懸吊支架、高壓瓷瓶、加熱夾套組成。

電捕焦油器技術性能為：

1.設備為一直立圓筒設備，殼體采用鋼板卷制，殼體頂蓋及底部分別為橢圓形、球形或錐形結構。

2.頂蓋上設有絕緣箱及饋電箱，并設有加熱裝置。

3、 沉淀極是用鋼板制成六邊型蜂窩。它的焊接采用氬弧焊及工裝設備進行焊接，產品。

4、 它與管式電撲焦油器相比，由于沉淀極采用蜂窩形的，結構緊湊，處理風量大，安裝比較方便。

5、 殼體內部有噴酒裝置，用以清洗電暈極和沉淀極上的焦油。

電捕焦油器用高壓電源技能特點：

1.凈化作用顯著：電捕焦油器用電源習慣各種工況，能防止二次揚塵的影響，能使電場充沛電暈。當電場中的粉塵、煤焦油或酸霧濃度添加、流速加速，從而使電場取得電能的電暈作用，所以堆積凈化作用非常顯著。

2.運轉安穩性高：能長期保持堆積功率，能接受瞬時及安穩短路。當電場因某種原因發生放電時，由于電捕焦油器用電源輸出的電流安穩，電場中的電流不會增大，而電網輸入電流卻削減，使得放電通道自行消失，不過渡到弧光放電，并且維護了電暈線及陽極板，還了電源設備正常。

3.節能作用顯著：電捕焦油器用電源功率因數高COS∮≥0.90.并且不隨運轉功率水平變化，輸出的電流基本上都是的電流電暈。因此相對而言節能作用比其它式電源顯著。

4.線路結構簡練易于操作：因電路選用聯模塊化的規劃，調試操作非常方便。

5.重量輕、體積小：特別是電源的直流高壓發生器體積小，重量輕。在一些無防爆要求的場所，高壓發生器可直接裝在電場本體頂部，可省去高壓電纜和房間。
